DIN 7980

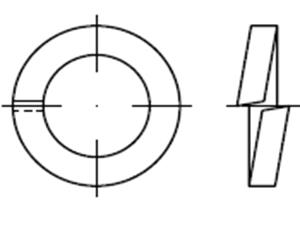

DIN 7980 Yaylı Rondela

Ürün Açıklama

DIN 7980

Nominal 3 3,5 4 5 6 8 10 12 14 16
d1 (max) 3,4 3,9 4,4 5,4 6,5 8,5 10,7 12,7 14,7 17
d2 (max) 5,6 6,1 7 8,8 9,9 12,7 16 18 21,1 24,4
s 1 1 1,2 1,6 1,6 2 2,5 2,5 3 3,5
h (min) 2 2 2,4 3,2 3,2 4 5 5 6 7
Uygun Diş Çapı
For Thread Size
3 3,5 4 5 6 8 10 12 14 16
Nominal 18 20 22 24 27 30 33 36 42 48
d1 (max) 19 21,2 23,5 25,5 28,5 31,7 34,7 37,7 43,7 50,5
d2 (max) 26,4 30,6 32,9 35,9 38,9 44,1 47,1 52,2 60,2 67
s 3,5 4,5 4,5 5 5 6 6 7 8 8
h (min) 7 9 9 10 10 12 12 14 16 16
Uygun Diş Çapı
For Thread Size
18 20 22 24 27 30 33 36 42 48
Malzeme Çeşitleri - Yay Çeliği
- Paslanmaz

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Fosfatlama (Fe, Zn, Mn)
Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
