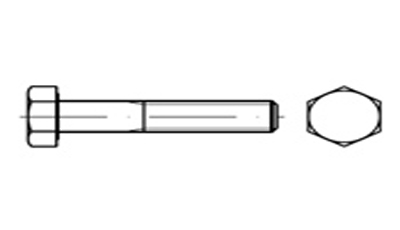

DIN 931 – 1 Altıköşe Yarım Diş Civata

Ürün Açıklama

d	M 1,6	M 2	M 2,5	M 3	M 3,5	M 4	M 5	M 6
P (pitch)	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1
b (l ≤ 125)	9	10	11	12	13	14	16	18
b (125 < l ≤ 200)	_	_	_	_	_	_	22	24
b (l > 200)	_	_	_	_	_	_	_	_
k	1,1	1,4	1,7	2	2,4	2,8	3,5	4
s	3,2	4	5	5,5	6	7	8	10
l	12-16	16-20	16-25	20-30	25-35	25-40	25-50	30-60

d	M 7	M 8	M 10	M 12	M 14	M 16	M 18	M 20
P (pitch)	1	1,25	1,5	1,75	2	2	2,5	2,5
b (l ≤ 125)	20	22	26	30	34	38	42	46
b (125 < l ≤ 200)	26	28	32	36	40	44	48	52
b (l > 200)	_	_	45	49	53	57	61	65
k	4,8	5,3	6,4	7,5	8,8	10	11,5	12,5
s	11	13	17	19	22	24	27	30
l	30-70	35-80	40-100	45-120	50-140	55-160	65-180	65-200

d	M 22	M 24	M 27	M 30	M 33	M 36	M 39
P (pitch)	2,5	3	3	3,5	3,5	4	4
b (l ≤ 125)	50	54	60	66	72	78	84
b (125 < l ≤ 200)	56	60	66	72	78	84	90
b (l > 200)	69	73	79	85	91	97	103
k	14	15	17	18,7	21	22,5	25
s	32	36	41	46	50	55	60
l	70-220	80-240	90-260	90-300	100-300	110-300	120-300

Malzeme Çeşitleri	-		Çelik (8.8, 10.9, 12.9)
	-		Paslanmaz
	-		Pirinç

Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)
