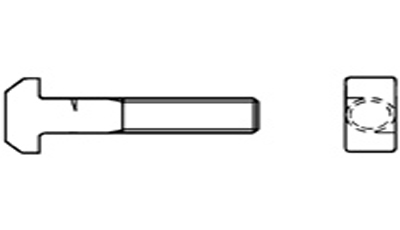

DIN 188 T Kafa Civata

Ürün Açıklama

2

d M 8 M 10 M 12 M 16 M 20 M 24 M 30
P (pitch) 1,25 1,5 1,75 2 2,5 3 3,5
k 5,5 7 8 10,5 13 15 19
n 8 10 12 16 20 24 30
m 18 21 26 30 36 43 54
b
(l ≤ 120)		 22 26 30 38 46 54 66
b
(120 < l ≤ 200)		 _ _ _ 44 52 60 72
b
(l > 200)		 _ _ _ _ _ _ _
l 30-80 30-100 40-120 50-160 60-200 70-200 90-200



d M 36 M 42 M 48 M 56 M 64 M 72 M 80
P (pitch) 4 4,5 5 5,5 6 6 6
k 23 26 30 35 40 45 50
n 36 42 48 56 64 72 80
m 66 80 88 102 115 128 140
b
(l ≤ 120)		 78 _ _ _ _ _ _
b
(120 < l ≤ 200)		 84 96 108 124 130 156 172
b
(l > 200)		 97 109 121 137 143 169 185
l 120-240 140-260 150-280 180-300 200-340 200-360 200-400



Malzeme Çeşitleri - Çelik (4.6, 8.8)
  - Paslanmaz

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Sıcak Daldırma Galvaniz
- Çinko Pul Kaplama (flZnyc, flZnnc)
