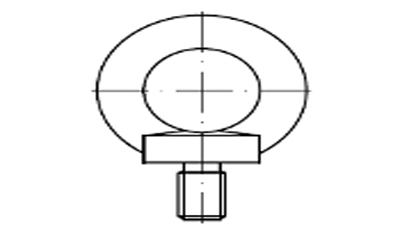

DIN 580 Halka Civata

Ürün Açıklama

d1	M 8	M 10	M 12 M 12×1,5	M 16 M 16×1,5	M 20 M 20×2	M 24 M 24×2	M 30 M 30×2	M 36 M 36×3
d2	20	25	30	35	40	50	65	75
d3	36	45	54	63	72	90	108	126
d4	20	25	30	35	40	50	60	70
h	36	45	53	62	71	90	109	128
f	2,5	3	3,5	4	5	6	7	8
k	8	10	12	14	16	20	24	28
l	13	17	20,5	27	30	36	45	54

d1	M 42 M 42×3	M 48 M 48×3	M 56 M 56×4	M 64 M 64×4	M 72×6 M 76×4	M 80×6 M 80×4	M 100×6 M 100×4
d2	85	100	110	120	150	170	190
d3	144	166	184	206	260	296	330
d4	80	90	100	110	140	160	180
h	147	168	187	208	260	298	330
f	9	10	11	12	12	12	12
k	32	38	42	48	60	68	75
l	63	68	78	90	100	112	130

Malzeme Çeşitleri	-		Çelik (C15)
	-		Paslanmaz

Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)
