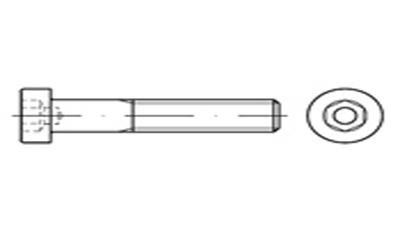

DIN 6912 İmbus Civata

Ürün Açıklama

DIN 6912

d M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16
P (pitch) 0,7 0,8 1 1,25 1,5 1,75 2 2
k 2,8 3,5 4 5 6,5 7,5 8,5 10
b
(l ≤ 125)
14 16 18 22 26 30 34 38
b
(125 < l
≤ 200)
_ _ _ _ 32 36 40 44
b
(l > 200)
_ _ _ _ _ _ _ 57
s 3 4 5 6 8 10 12 14
dk 7 8,5 10 13 16 18 21 24
l 10-50 10-60 10-70 12-80 16-90 16-100 20-120 20-140
d M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36
P (pitch) 2,5 2,5 2,5 3 3 3,5 3,5 4
k 11 12 13 14 16 17,5 19,5 21,5
b
(l ≤ 125)
42 46 50 54 60 66 72 78
b
(125 < l
≤ 200)
48 52 56 60 66 72 78 84
b
(l > 200)
61 65 69 73 79 85 91 97
s 14 17 17 19 19 22 24 27
dk 27 30 33 36 40 45 50 54
l 25-150 30-180 40-200 60-200 70-200 70-200 80-200 90-200
Malzeme Çeşitleri - Çelik (8.8, 10.9)
  - Paslanmaz

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
- Çinko Pul Kaplama (flZnyc, flZnnc)
