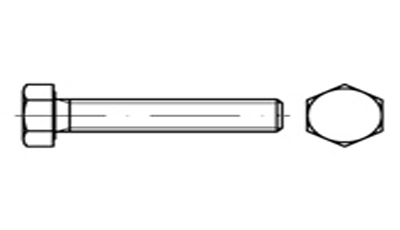

DIN 933 Altıköşe Civata

Ürün Açıklama

DIN 933

d M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 7
P (pitch) 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1 1
k 1,1 1,4 1,7 2 2,4 2,8 3,5 4 4,8
a (max) 1,05 1,2 1,35 1,5 1,8 2,1 2,4 3 3
s 3,2 4 5 5,5 6 7 8 10 11
l 2-12 3-16 3-25 4-30 5-35 5-70 6-80 6-80 7-100
d M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
P (pitch) 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3
k 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15
a (max) 3,75 4,5 5,25 6 6 7,5 7,5 7,5 9
s 13 17 19 22 24 27 30 32 36
l 8-110 8-150 10-150 10-150 12-150 16-200 16-200 16-200 16-200
d M 27 M 30 M 33 M 36 M 39 M 42 M 45 M 48 M 52
P (pitch) 3 3,5 3,5 4 4 4,5 4,5 5 5
k 17 18,7 21 22,5 25 26 28 30 33
a (max) 9 10,5 10,5 12 12 13,5 13,5 15 15
s 41 46 50 55 60 65 70 75 80
l 22-200 35-200 35-200 35-200 35-200 40-200 40-200 40-200 50-200
Malzeme Çeşitleri - Çelik (8.8, 10.9, 12.9)
  - Paslanmaz
- Pirinç
- Plastik

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Sıcak Daldırma Galvaniz
- Çinko Pul Kaplama (flZnyc, flZnnc)
