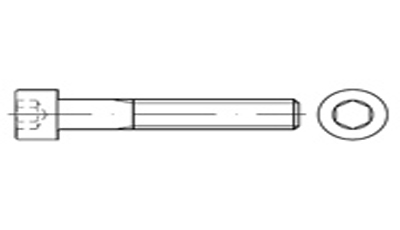

DIN 912 İmbus Civata

Ürün Açıklama

DIN 912

d M 1,4 M 1,6 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 M 10
P (pitch) 0,3 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25
(1,00)		 1,5
(1,25)(1,00)
k (max) 1,4 1,6 2 2,5 3 4 5 6 8 10
dk (max) 2,6 3 3,8 4,5 5,5 7 8,5 10 13 16
s 1,3 1,5 1,5 2 2,5 3 4 5 6 8
b 14 15 16 17 18 20 22 24 28 32
l 2-12 2,5-16 3-20 4-25 5-30 6-40 8-50 10-60 12-80 16-100
d M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33
P (pitch) 1,75
(1,25)(1,5)		 2
(1,5)		 2
(1,5)		 2,5
(1,5)(2,0)		 2,5
(1,5)(2,0)		 2,5
(1,5)(2,0)		 3
(2,0)		 3
(2,0)		 3,5
(2,0)		 3,5
(2,0)
k (max) 12 14 16 18 20 22 24 27 30 33
dk (max) 18 21 24 27 30 33 36 40 45 50
s 10 12 14 14 17 17 19 19 22 24
b 36 40 44 48 52 56 60 66 72 78
l 20-120 25-140 25-160 30-180 30-200 35-200 40-200 45-200 45-200 50-300
d M 36 M 42 M 48 M 56 M 64 M 72 M 80 M 90 M 100
P (pitch) 4
(3)		 4,5
(3)		 5
(3)		 6,5
(4)		 6
(4)		 6
(4)		 6
(4)		 6
(4)		 6
(4)
k (max) 36 42 48 56 64 72 80 90 100
dk (max) 54 63 72 84 96 108 120 135 150
s 27 32 36 41 46 55 65 75 85
b 84 96 108 124 140 156 172 192 212
l 55-300 60-300 70-300 80-300 90-300 100-300 120-300 140-300 150-300
Malzeme Çeşitleri - Çelik (8.8, 10.9, 12.9)
  - Paslanmaz

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
- Çinko Pul Kaplama (flZnyc, flZnnc)
