DIN 137

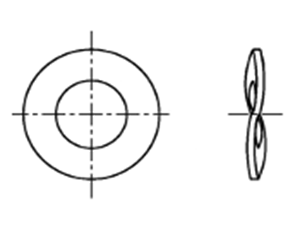

DIN 137 Ondüla Pul

Ürün Açıklama

DIN 137

Nominal 3 3,5 4 5 6 7 8 10 12 14 16 18
d1 (max) 3,2 3,7 4,3 5,3 6,4 7,4 8,4 10,5 13 15 17 19
d2 8 8 9 11 12 14 15 21 24 28 30 34
s 0,5 0,5 0,5 0,5 0,5 0,8 0,8 1 1,2 1,6 1,6 1,6
h (max) 1,6 1,8 2 2,2 2,6 3 3 4,2 5 6 6,4 6,6
Uygun Diş Çapı
For Thread Size		 3 3,5 4 5 6 7 8 10 12 14 16 18
Nominal 20 22 24 27 30 33 36 39 42 45 48 52
d1 (max) 21 23 25 28 31 34 37 40 43 46 50 54
d2 36 40 44 50 56 60 68 72 78 85 92 98
s 1,6 1,8 1,8 2 2,2 2,2 2,5 2,8 3 3 3,5 3,5
h (max) 7,4 7,8 8,2 9,4 10 10,6 11,6 12,8 13,6 14,2 15,6 16,4
Uygun Diş Çapı
For Thread Size		 20 22 24 27 30 33 36 39 42 45 48 52
Malzeme Çeşitleri - Yay Çeliği
  - Paslanmaz

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Sıcak Daldırma Galvaniz
- Çinko Pul Kaplama (flZnyc, flZnnc)
- Fosfatlama (Fe, Zn, Mn)
Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
