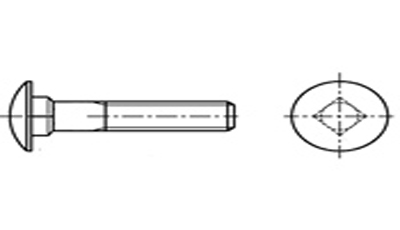

DIN 603 Mantar Başlı Dibi Dörtköşe Civata

Ürün Açıklama

1

d M 5 M 6 M 8 M 10 M 12 M 16 M 20
P (pitch) 0,8 1 1,25 1,5 1,75 2 2,5
k (max) 3,3 3,88 4,88 5,38 6,95 8,95 11,05
dk (max) 13,55 16,55 20,65 24,65 30,65 38,8 46,8
f (max) 4,1 4,6 5,6 6,6 8,75 12,9 15,9
v (max) 5,48 6,48 8,58 10,58 12,7 16,7 20,84
b
(l ≤ 125)
16 18 22 26 30 38 46
b
(125 < l
≤ 200)
22 24 28 32 36 44 52
b
(l > 200)
_ _ 41 45 49 57 65
l 16-80 16-150 20-150 20-200 30-200 55-200 70-200



Malzeme Çeşitleri - Çelik (8.8)
  - Paslanmaz
- Pirinç

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Sıcak Daldırma Galvaniz
- Çinko Pul Kaplama (flZnyc, flZnnc)
