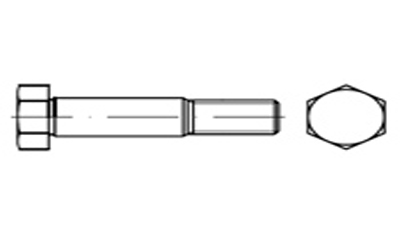

DIN 609 Altıköşe Civata

Ürün Açıklama

d	M 8 M 8×1	M 10 M 10×1,25 M 10×1	M 12 M 12×1,25 M 12×1,5	M 14 M 14×1,5	M 16 M 16×1,5	M 18 M 18×1,5 M 18×2
ds	9	11	13	15	17	19
k	5,3	6,4	7,5	8,8	10	11,5
b (l ≤ 50)	14,5	17,5	20,5	22	25	27,5
b (50 < l ≤ 150)	16,5	19,5	22,5	24	27	29,5
b (l > 150)	21,5	24,5	27,5	29	32	34,5
s	13	16	18	21	24	27
l	22-80	30-100	32-120	35-120	38-150	42-150

d	M 20 M 20×1,5 M 20×2	M 22 M 22×1,5 M 22×2	M 24 M 24×2 M 24×1,5	M 27 M 27×2	M 30 M 30×2	M 33 M 33×2
ds	21	23	25	28	32	34
k	12,5	14	15	17	19	21
b (l ≤ 50)	28,5	32,5	_	_	_	_
b (50 < l ≤ 150)	30,5	34,5	36,5	39,5	43	45
b (l > 150)	35,5	39,5	41,5	44,5	48	50
s	30	34	36	41	46	50
l	45-150	48-150	55-150	60-200	65-200	65-200

d	M 36 M 36×3	M 39 M 39×3	M 42 M 42×2	M 45 M 45×3	M 48 M 48×3	M 52 M 52×3
ds	38	40	44	46	50	55
k	22	25	26	28	30	33
b (l ≤ 50)	_	_	_	_	_	_
b (50 < l ≤ 150)	49	51	56	59	63	65
b (l > 150)	54	56	61	64	68	70
s	55	60	65	70	75	80
l	70-200	75-200	80-200	85-200	90-200	90-200

Malzeme Çeşitleri	-		Çelik (10.9)

Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)
