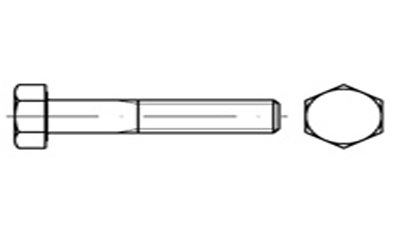

DIN 960 Altıköşe Yarım Diş Civata

Ürün Açıklama

d	M 8×1	M 10×1 M10x1,25	M 12×1,5 M12x1,25	M 14×1,5	M 16×1,5	M 18×2 M 18×1,5	M 20×1,5 M 20×2	M 22×2 M 22×1,5	M 24×2 M 24×1,5
b (l ≤ 125)	22	26	30	34	38	42	46	50	54
b (125 < l ≤ 200)	28	32	36	40	44	48	52	56	60
b (l > 200)	41	45	49	53	57	61	65	69	73
k	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15
s	13	17	19	22	24	27	30	32	36
l	35-100	40-150	45-180	50-200	55-200	65-200	65-200	70-200	80-200

d	M 27×2	M 30×2	M 33×2	M 36×3	M 39×3	M 42×3	M 45×3	M 48×3	M 52×3
b (l ≤ 125)	60	66	72	78	84	90	96	102	_
b (125 < l ≤ 200)	66	72	78	84	90	96	102	108	116
b (l > 200)	79	85	91	97	103	109	115	121	129
k	17	18,7	21	22,5	25	26	28	30	33
s	41	46	50	55	60	65	70	75	80
l	90-200	90-260	100-300	110-300	120-300	130-300	130-300	140-300	150-300

d	M 56×4	M 60×4	M 64×4	M 68×4	M 72×4	M 76×4	M 80×4	M 90×4	M 100×4
b (l ≤ 125)	_	_	_	_	_	_	_	_	_
b (125 < l ≤ 200)	124	132	140	148	156	164	172	192	_
b (l > 200)	137	145	153	161	169	177	185	205	225
k	35	38	40	43	45	48	50	57	63
s	85	90	95	100	105	110	115	130	145
l	160-400	170-440	180-460	190-500	200-500	220-500	220-500	240-500	260-500

Malzeme Çeşitleri	-		Çelik (8.8, 10.9, 12.9)
	-		Paslanmaz

Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)
