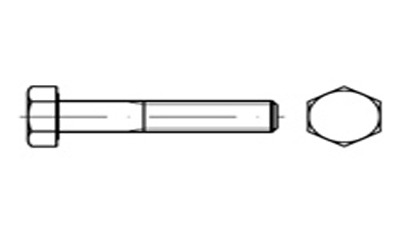

DIN 601 Altıköşe Yarım Diş Civata

Ürün Açıklama

d	M 5	M 6	M 8	M 10	M 12	M 16	M 20	M 24	M 27
P (pitch)	0,8	1	1,25	1,5	1,75	2	2,5	3	3
b (l ≤ 125)	16	18	22	26	30	38	46	54	60
b (125 < l ≤ 200)	22	24	28	32	36	44	52	60	66
b (l > 200)	35	37	41	45	49	57	65	73	79
k	3,5	4	5,3	6,4	7,5	10	12,5	15	17
s	8	10	13	17	19	24	30	36	41
l	25-50	30-60	35-80	40-100	45-120	55-160	65-200	80-240	90-300

d	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52
P (pitch)	3,5	3,5	4	4	4,5	4,5	5	5
b (l ≤ 125)	66	72	78	84	_	_	_	_
b (125 < l ≤ 200)	72	78	84	90	96	102	108	116
b (l > 200)	85	91	97	103	109	115	121	129
k	18,7	21	22,5	25	26	28	30	33
s	46	50	55	60	65	70	75	80
l	90-300	100-300	110-300	120-300	130-300	140-300	150-300	160-300

Malzeme Çeşitleri	-		Çelik (3.6)

Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)
