DIN 432

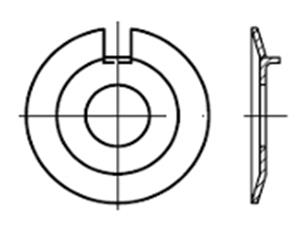

DIN 432 Harici Dişli Pul

Ürün Açıklama

DIN 432

d1 3,2 3,7 4,3 5,3 6,4 7,4 8,4 10,5 13 15 17
d2 12 12 14 17 19 19 22 26 30 33 36
f 2,5 2,5 2,5 3,5 3,5 3,5 3,5 4,5 4,5 4,5 5,5
h 2 2 2 2,5 3 3 4 4 4,5 4,5 4,5
s 0,4 0,4 0,4 0,75 0,75 0,75 1 1 1,2 1,2 1,2
Uygun Diş Çapı
For Thread Size
3 3,5 4 5 6 7 8 10 12 14 16
d1 19 21 23 25 28 31 34 37 40 43 46
d2 40 42 50 50 58 63 68 75 82 88 95
f 6,5 6,5 7,5 7,5 8,5 8,5 9,5 11 11 11 13
h 4,5 4,5 6,5 6,5 9,5 9,5 9,5 9,5 11 11 12
s 1,2 1,6 1,6 1,6 1,6 1,6 1,6 2 2 2 2
Uygun Diş Çapı
For Thread Size
18 20 22 24 27 30 33 36 39 42 45



d1 50 54 58 62 66 70 74 78 82 93 104
d2 100 105 112 118 125 132 138 145 150 165 185
f 13 13 16 16 18 18 18 21 21 23 23
h 13 13 14 13,5 13,5 14 14 14 16 15,5 15,5
s 2 2 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
Uygun Diş Çapı
For Thread Size
48 52 56 60 64 68 72 76 80 90 100
Malzeme Çeşitleri - Çelik
- Paslanmaz

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
