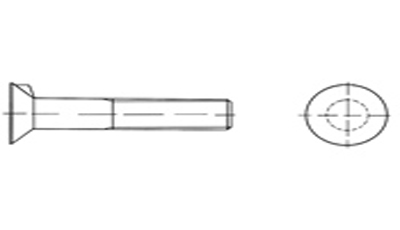

DIN 604 Havşa Başlı Tırnaklı Civata

Ürün Açıklama

1

d M 6 M 8 M 10 M 12 M 16 M 20 M 24
P (pitch) 1 1,25 1,5 1,75 2 2,5 3
k 4 5 5,5 7 9 11,5 13
dk (max) 12,55 16,55 19,65 24,65 32,8 32,8 38,8
g (max) 2,5 3 3,2 3,6 4,2 5,4 6,6
b
(l ≤ 125)		 18 22 26 30 38 46 54
b
(125 < l ≤ 200)
 24 28 32 36 44 52 60
b
(l > 200)		 _ 41 45 49 57 65 73
l 20-100 20-150 20-160 25-160 30-160 50-160 60-160



Malzeme Çeşitleri - Çelik (3.6, 4.6)

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Sıcak Daldırma Galvaniz
- Çinko Pul Kaplama (flZnyc, flZnnc)
