DIN 439 – 2 Kontra Somun, Pahlı

Ürün Açıklama

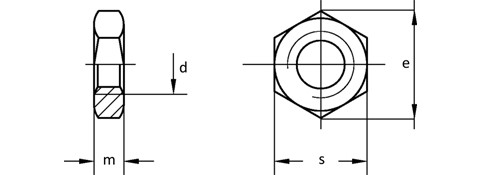

 DIN-439-2

d M 1,6 M 1,8 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6
P (pitch) 0,35 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1
e (min) 3,48 3,82 4,32 5,45 6,01 6,58 7,66 8,79 11,05
m 1 1,1 1,2 1,6 1,8 2 2,2 2,7 3,2
s 3,2 3,5 4 5 5,5 6 7 8 10
d M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
P (pitch) 1,25
(1)		 1,5
(1)
(1,25)		 1,75
(1,5)
(1,25)		 2
(1,5)		 2
(1,5)		 2,5
(1,5)
(2)		 2,5
(2)
(1,5)		 2,5
(1,5)
(2)		 3
(2)
(1,5)
e (min) 14,38 18,9 21,1 24,49 26,75 29,56 32,95 35,03 39,55
m 4 5 6 7 8 9 10 11 12
s 13 17 19 22 24 27 30 32 36
d M 27 M 30 M 33 M 36 M 39 M 42 M 45 M 48 M 52
P (pitch) 3
(2)
(1,5)		 3,5
(2)
(1,5)		 3,5
(2)
(1,5)		 4
(3)
(2)
(1,5)		 4
(3)
(2)
(1,5)		 4,5
(3)
(2)
(1,5)		 4,5
(3)
(2)
(1,5)		 5
(3)
(2)
(1,5)		 5
(3)
(2)
(1,5)
e (min) 45,2 50,85 55,37 60,79 66,44 71,3 76,95 82,6 88,25
m 13,5 15 16,5 18 19,5 21 22,5 24 26
s 41 46 50 55 60 65 70 75 80
Malzeme Çeşitleri - Çelik (4.6, 8.8)
  - Paslanmaz
- Pirinç

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Sıcak Daldırma Galvaniz
- Çinko Pul Kaplama (flZnyc, flZnnc)
Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
