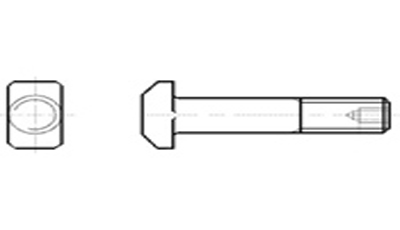

DIN 261 T Kafa Civata

Ürün Açıklama

d	M 8	M 10	M 12	M 16	M 20	M 24	M 30	M 36
P (pitch)	1,25	1,5	1,75	2	2,5	3	3,5	4
k	5,5	7	8	10,5	13	15	19	23
n	8	10	12	16	20	24	30	36
m	18	21	26	30	36	43	54	56
b (l ≤ 120)	22	26	30	38	46	54	66	78
b (120 < l ≤ 200)	_	_	_	44	52	60	72	84
b (l > 200)	_	_	_	_	_	_	_	_
l	30-80	30-100	45-120	50-160	60-200	70-200	90-200	120-200

d	M 42	M 48	M 56	M 64	M 72	M 80	M 90	M 100
P (pitch)	4,5	5	5,5	6	6	6	6	6
k	26	30	35	40	45	50	55	62
n	42	48	56	64	72	80	90	100
m	80	88	102	115	128	140	155	170
b (l ≤ 120)	90	_	_	_	_	_	_	_
b (120 < l ≤ 200)	96	108	124	130	_	_	_	_
b (l > 200)	109	121	137	143	169	185	205	225
l	120-400	150-400	180-400	200-400	260-400	280-400	320-400	360-400

Malzeme Çeşitleri	-		Çelik (4.6, 8.8)
	-		Paslanmaz

Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)
